结构构件教学实验智能加载仪

结构构件教学实验智能加载仪

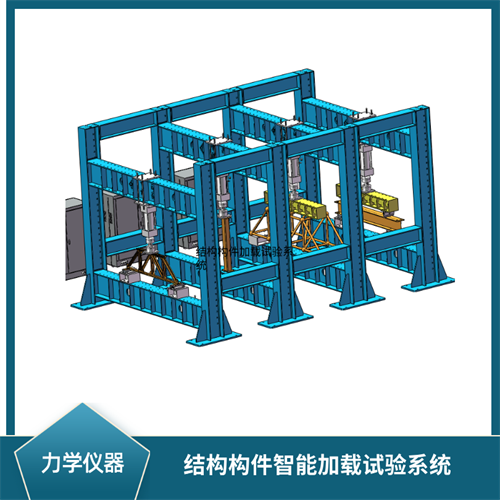

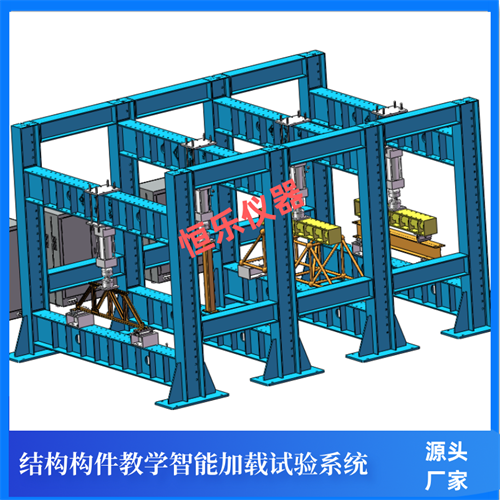

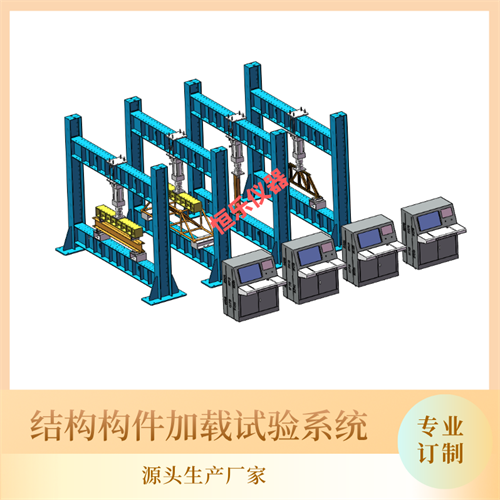

结构构件教学实验智能加载仪，该教学试验系统主要用于本科教学中的混凝土梁、混凝土柱、钢结构柱、钢桁架、螺栓球桁架、空间网架的静力加载试验。设备既可以作为一套综合系统使用，也可以拆分成4套独立的单榀反力架使用。

一、自平衡主机框架

（1）采用自平衡反力系统，设备总高度3.0 m，每榀框架的立柱内部净间距2.5m，两榀之间的间距2m；加载横梁与基座设计承载力300kN，总承载力1200kN；连接为一台整机后，最外侧立柱轴心6.8m×2.7m。

（2）钢立柱，加载横梁，底梁，连接梁；配短柱承台，承台高度150mm；配钢桁架，跨度1400mm；配固定端铰支座，滑动端铰支座；固定端铰支座受压承载力300kN，双向旋转角度±15°；滑动端铰支座受压承载力300kN，滑动行程±40mm；位移传感器，径向量程±50mm。

（3）具有智能控制功能。包括：三维位移；Z值距离；径向距离、径向距离差；径向角、径向角差；应变X、应变Y和应变XY；主应变；主应变；等效应变；剪切角；运动机构轴向位移90mm，伸展120°，外旋±10°，前移±15mm，外移±5mm，外翻±5°。

二、高精度伺服作动器

（1）高精度伺服作动器，工作压力21MPa，行程200mm；载荷：300kN；频率范围：0～50Hz；作动器尾部法兰连接，活塞杆端配拉压力万向加载球铰，拉压力无间隙；幅频特性：频率5Hz时位移振幅2mm；安装高精度位移传感器，精度0.001mm。

（2）示值误差，4%～100% F.S.范围内，示值的±1%；支持通过标称几何体特征进行映射拟合，在扫描模型上创建出对应的几何体，便于尺寸偏差和形位公差的快速检测；灰度值检测功能：系统支持通过拍摄的多视角图片进行边缘特征重建，用于尺寸偏差的精准检测；软件支持小组件删除、网格修复、钉状物去除让网格优化功能，无需借助第三方处理；输出同步跟踪同步信号。

三、电液伺服油源

全封闭电液伺服系统动力，每组可独立使用，可合并使用，系统压力28MPa；距离1m位置噪音65db（A）。

四、控制软件

可根据客户要求设置位移加载或荷载加载，可设置加载速度。软件维护升级。

五、多功能控制系统

（1）控制系统为力、位移全数字式闭环系统；加载波形：正弦波、三角波、梯形波、方波、载荷谱、随机波及其组合波形；系统可实现4个控制通道作动器的协调加载。在1Hz–200Hz之间可选择的频率有 8个级别；

（2）箱式控制器数量。

六、带有虚拟仿真系统。

设置超筋梁、适筋梁、少筋梁，并展现出不同的破坏效果；可设置截面(形状、尺寸)、配筋率(纵筋、筋)、钢筋直径、钢筋牌号、混凝土强度等参数；
